HOJOLO激光對中儀的應用流程安裝與初始化使用鏈條或磁性?shī)A具將發射器（TD-M）和接收器（TD-S）分別固定在聯軸器兩側，確保激光束大致對準輸**軸器間距、地腳到測量點的距離等參數，校準激光束至初始位置數據采集與調整同步旋轉兩軸至多個角度（如9點、3點、12點位置），采集三組數據以計算偏差根據屏幕顯示的實時調整值，通過增減墊片或平移電機調整地腳，直至偏差值進入容差范圍（通常精度達±0.001 mm）。驗證與報告生成復測確認調整效果，系統支持生成PDF或Excel格式報告，可附加現場照片和注釋。 SYNERGYS激光對中儀器的數值是什么意思？漢吉龍激光對中儀器校準規范

    漢吉龍-ASHOOTER激光對中儀的圖標設計通常與其功能模塊、操作狀態及測量參數相關：**功能圖標軸對中模式水平軸對中：圖標常以水平雙箭頭或平行線表示（如→?←），用于臥式設備聯軸器調整，如離心泵、電機等垂直軸對中：圖標多采用上下箭頭（↑↓）或立式軸示意圖，適用于立式泵、風機等設備。萬向聯軸器對中：可能顯示為十字軸或鉸鏈結構符號，用于復雜傳動場景。幾何測量功能直線度/平面度：以波浪線疊加直線（???）或網格平面圖標表示，用于導軌、軋輥等幾何校準。同心度：同心圓符號（◎），用于孔對中或法蘭同心度檢測。二、操作狀態指示實時調整指引動態箭頭：彩色箭頭（如綠色↑、紅色↓）指示地腳墊片增減方向，箭頭長度與調整量成正比容差顏色標識：綠色（合格）、橙色（接近超差）、紅色（超差），直觀顯示對中結果狀態數據采集狀態旋轉角度標記：時鐘方位圖標（如9點、12點位置），提示盤車角度及數據記錄點。自動記錄模式：顯示為靶心或掃描波形，表示連續測量或自動存儲數據點。三、硬件與系統圖標設備連接狀態藍牙/無線信號：波浪線或藍牙符號（?），表示無線傳輸***，用于顯示器與測量單元通信。電纜連接提示：插頭圖標（??）。 原裝進口激光對中儀器使用方法圖解如何使用法國SY 激光對中儀器？

    ASHOOTER激光對中儀通過昆山漢吉龍測控技術有限公司在中國及亞太地區提供***的本地化支持，其服務體系基于技術適配、快速響應和定制化服務構建，具體特點如下：一、本地化技術支持網絡快速響應機制昆山漢吉龍作為中國區總代理及亞太區售后服務中心，配備本地化技術團隊，承諾響應時間<4小時，覆蓋石化、電力、船舶等**工業城市的需求提供20個工業城市體驗中心網絡，用戶可現場體驗設備操作并獲取技術支持，例如在南京、廣州等地的冶金和能源企業案例中實現快速故障排查定制化固件開發針對中國市場特殊需求（如高溫、高濕環境），漢吉龍聯合SY技術公司開發定制化固件，優化熱膨脹補償算法和電磁抗干擾能力，適應石化廠壓縮機、船舶動力軸系等復雜工況。支持中文操作界面及ISO/API認證報告生成，符合國內企業質量管理體系要求。

ASHOOTER激光對中儀是一種用來調整兩個相連設備的相對位置,確保該組設備的相對位置符合設計要求的一種測量?jī)x器。激光對中儀對中的基本原理激光比較大的特點是具有方向性和單色性。方向性是指激光從激光發生器發出后光束散角極小,基本沿直線傳播,到達接受器能量不損失;昆山漢吉龍而單色性則指發出的光波波長單一，易被接受器辨別，不受外界光干擾。激光對中儀正是應用了激光的這兩大特點。激光對中儀不僅精確度高，而且方便靈活，節省時間。對中技術新突破——轉動設備智能對中儀。 SYNERGYS 激光對中儀的原理及應用。

HOJOLO 探測器激光測量系統的下一個單元是探測器。它有一個PSD探測器*(感光裝置)，可以讀取激光束在其表面的位置。同時讀取兩個維度/軸(XM)的PSD比單軸單元更昂貴。PSD的表面越大，激光測量范圍就越大。首先，我指的是可以與“行程長度”即允許測量對象的位置變化程度。然而，由于激光束的直徑隨著距離的不同而變化，因此，可能需要一個更大的PSD才能在很長的距離內進行測量。然而，這些應用并不常見。Easy-Laser的標準PSD為20毫米，足以滿足98%的用戶。如果需要在千分之一毫米或百分之一毫米內對齊的東西被錯誤地設置了幾十毫米，每個人都會明白，還有其他根本問題需要糾正。正如在介紹中提到的，還有用于線激光器的探測器。我們將其用于入門級軸對準工具，以便為那些有更基本要求的人提供經濟高效的解決方案。激光對中儀測量常用的方式。設備激光對中儀器使用方法

激光對中儀 三合一選購指南。漢吉龍激光對中儀器校準規范

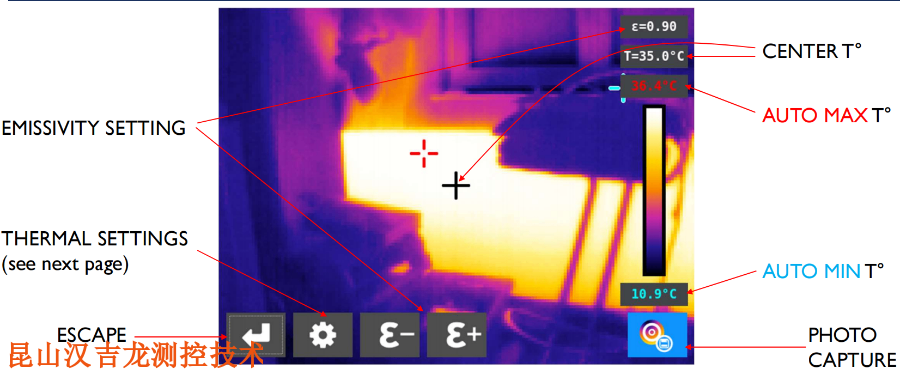

**功能與三合一技術集成漢吉龍代理的ASHOOTER激光對中儀是典型的三合一設備，整合激光對中、熱成像監測、振動分析功能，覆蓋設備維護全流程需求：激光對中精度：分辨率達0.001mm，重復性誤差≤0.0005mm（搜索結果2、18），支持長軸距（20米）和復雜聯軸器場景（搜索結果8、24）。實時調整：通過5.7英寸觸摸屏動態顯示偏差值，并自動計算墊片調整量（搜索結果3、36）。熱成像監測配備FLIRLepton3.5微米紅外熱像儀（160×120像素），檢測溫度范圍-20℃至+150℃，可提前預警軸承過熱或潤滑異常（搜索結果3、12）。振動分析選配VSHOOTER+套件，集成ICP磁吸式傳感器，支持FFT頻譜和趨勢曲線分析，識別不平衡、松動等機械故障（搜索結果3、27）。漢吉龍激光對中儀器校準規范
